一、行業背景

   隨著通信技術，特別是物聯網通信技術的快速進步，“路燈單燈控制”這個概念 早已在行業內深入人心。相關產品和技術不斷涌現；大量工程項目落地實施； 創造了積極的經濟效益和社會效益。尤其是在“節能減排”方面，展現出了其獨有的應用潛力。

  目前路燈單燈控制產品中，普遍采用分時段調光的技術實現“二次節能”。即在車流量較少的時段（例如，后半夜），將路上燈具的功率（亮度）調低，以達到節能的效果。這樣的控制技術及管理模式，看似比較合理：車少的時段燈具依然保持  亮度滿功率運行造成電能浪費，引入調光降功率管理模式可以有效節能。

  但是這種節能手段存在一定的安全隱患：首先，在節能降功率的時段，路面照度達不到國家標準要求，對于道路用戶觀察路面及周邊環境造成一定影響；同時夜間雖然路上車少，但是車輛行駛速度普遍較交通高峰時更快；而且相較于前半夜，駕駛員后半夜更容易因疲勞導致注意力、觀察力及判斷力下降。這就意味著夜間其實更需要有良好的道路照明條件，輔助駕駛員觀察周圍道路情況，確保安全。簡而言之，從安全的角度出發，哪怕路面僅有一輛車，也應該提供符合國家標準亮度的照明條件。

  那么如何在“夜間交通安全”與“降碳減排”之間， 找到一個平衡點呢？“燈隨車動”的控制模式就是一個理想的解決方案：有車輛通過，沿路燈具提前點亮；車輛駛過，燈具進入深度節能模式降低亮度。

二、設計原則

 1. 綠色節能

  單燈控制系統除去一般的“遙控”功能外（遠程開關+調節功率）， 全國范圍內第一次實現可靠的“燈隨車動”智能化按需照明。與傳統的分時段調光節能方式相比，后半夜低交通流量工況下，節能率可以達到80%以上。真正做到讓每一束光都按照需求投射。

2.管控高效

   基于無線自組網技術的單燈控制系統，可以達到單燈控制器在線率 99%以上。即路燈管理平臺下發命令后（數據下行），組內有 99%或以上的單燈控制器在1秒之內做出響應；路燈管理平臺下發查詢命令后（數據上行），組內有99%或以上的單燈控制器能夠在1分鐘內將數據上報到管理平臺。真正做到單燈實時可遙控；數據實時可遙測！充分保證了路上控制效果的一致整齊，燈具故障上報的及時準確。

3.安全第一

  系統設計始終將“安全”作為首要考慮的因素；充分兼顧到了各個應用環節的安全性。

（1）數據安全：

  無線通信采用國際先進的AES128 加密算法，有效保障數據安全。管理平臺采用服務器集群和分布式部署技術，最大限度地提高服務的可靠性和安全性。

（2）架構安全：

  當控制系統中任一環節發生故障時（服務器故障、通信故障、集中控制器故障 或單燈控制器故障），依然能夠保證道路照明設施可以按照傳統的回路控制方式實施控制和管理，不會影響其基本的道路照明功能。

（3）應用安全：

  傳統分時段調光，不能充分保障道路照明照度符合國家標準，存在一定的安全隱患。

  例如，后半夜駕駛員易出現疲勞注意力不集中等問題，且后半夜車流量少車速一般會更快。其實這樣的工況，更應該充分保障道路照明的照度，保障駕駛員視覺上觀察效果，避免事故發生。

  “燈隨車動”智能化按需照明的功能，既可以實現駕駛員視野范圍內路燈100%照度輸出保障安全；又可以在沒有車輛行人的時候，路燈以超低功耗狀態運行，實現深度節能。

三、技術架構

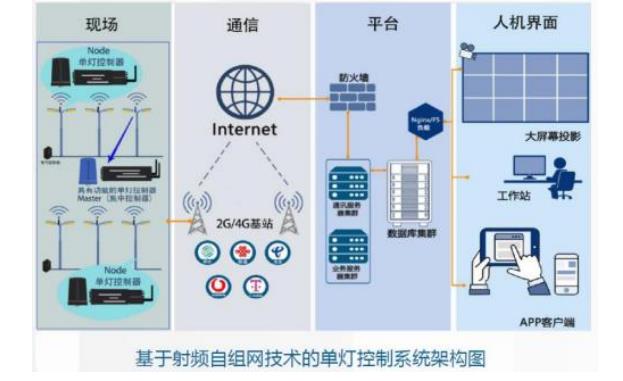

   控制系統采用雙層網絡架構。集中控制器（網關）采用公共移動通信網絡（2G/4G） 與遠程服務器通信；現場單燈控制器通過無線通信方式與集中控制器（網關） 通信。引入目前主流的無線物聯網通信技術，不僅提高了通信的可靠性，同時也提高了設備部署的便利性、以及后期功能擴展的靈活性。管理平臺采用最新的物聯網技術架構，一套服務器管理平臺可以同時在線管理 50 萬盞路燈。同時，系統提供通用 API 接口（支持 HTTP 、MQTT 協議），可實現無縫對接第三方智慧城市管理平臺。實現方便可靠安全的平臺間數據交互。

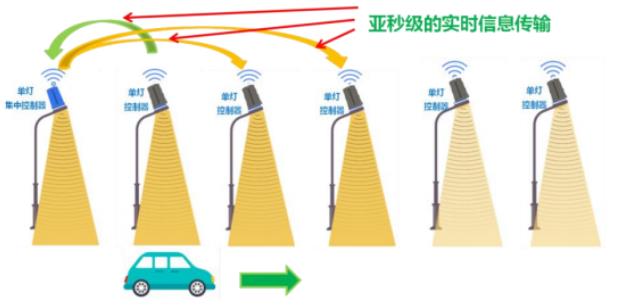

  下圖展示了“燈隨車動”控制模式實現的基本原理。當圖中第二盞路燈（順序 由左至右）偵測到運動車輛后，單燈控制器將實時傳感信息（位置，運動方向及速度） 即時發送給單燈集中控制器（綠色箭頭）。單燈集中控制器根據這些信息，通過“邊緣計算”得出車輛前方的即時亮燈數量及亮燈持續時長，然后通過現場無線通 信網絡，即時發送給目標單燈控制器（橙色箭頭）。從而實現燈具在車前方及時提前 點亮的效果。在系統運行過程中，駕駛員不會察覺到前方環境亮度變化，確保行車安全。同時，道路用戶經過后，路燈自動恢復節能模式。提前點亮燈具的數量及時長可以由管理平臺遠程編輯、遠程修改。

“燈隨車動”效果示意圖

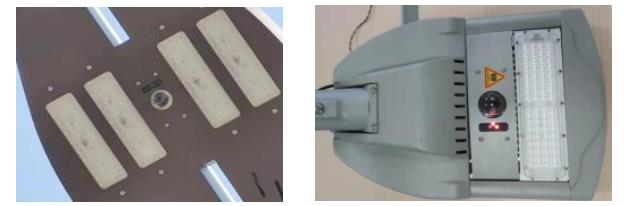

安裝了車流檢車傳感器的 LED 燈具

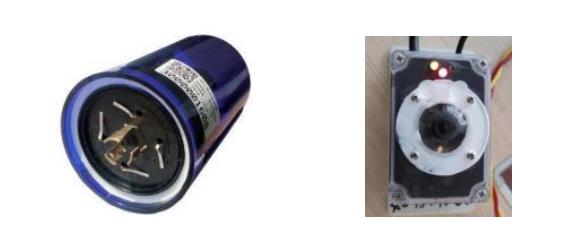

單燈控制器 和 車流檢車傳感器，防護等級 IP67

四、節能率計算

   在后半夜車流量極低的路段，平均車速60km/h （約 17 米/秒），5小時車輛經過數量假設為100 輛；系統設置路燈運行功率降為10%；系統設置車輛經過時提前亮燈數量5盞（相當于提前亮燈距離175米，燈桿間距 35 米）；系統設置每次觸發亮燈時常 5 秒鐘；則每盞燈每輛車經過后，亮燈持續時長為15 秒；（車輛距離某一盞路燈 175 米時，該燈第一次觸發全亮，其后隨著車輛行進，被連續觸發5次，每次觸發重新計時點亮?xí)r長5秒鐘，最后一次觸發為車輛行駛到該路燈下方， 最后一次重新計時點亮?xí)r長 5 秒鐘，加上車輛行駛175 米所需 10 秒，每盞燈每車經過時累計亮燈時長為10+5=15 秒）；100 輛車?yán)塾?jì)亮燈1500 秒，即25分鐘。25分鐘/5 小時=8.3%  則后半夜實際用電量為滿功率運行的：100% × 8.3% + 10% × 91.7% = 17.47% ，節能率為：82.53%
